Oro kupolai

Oro kupolų sandara:

Kupolo pamatai
Kupolai yra pritvirtinami prie žemės, kad būtų kompensuojami šoninio ir kilimo jėgų poveikiai bei išlaikomas oro sandarumas. Dauguma kupolų yra pritvirtinami kampinio geležies juostomis ant betono pamato, tačiau kai kurie laikini kupolai tvirtinami naudojant žemės įtvarus, helinius įtvarus, smėlio maišus arba aliuminio kanalų sistemą. Pamato kaina priklauso nuo jo projekto, o projektas – nuo dirvožemio būklės, laikomosios galios, vietinių vėjo standartų ir statybinių medžiagų bei darbo kaštų. Norint nustatyti reikalingą pamato tipą ir jo kainą, būtinas inžinerinis projektavimas.

Išorinė audinio danga
Kupolo išorinė audinio danga yra padengta PVDF arba Tedlar danga, turi iki 20 metų garantijas, yra savaime valoma, suteikia UV apsaugą, yra atspari korozijai ir turi priešgrybelinių savybių. Audinys gali būti nepralaidus šviesai arba permatomas, leidžiantis apie 70 % šviesos. Audinys gali būti pagamintas beveik bet kokios spalvos.

Vidinė audinio danga
Kupolai su antruoju, vidiniu audinio sluoksniu turi geresnes izoliacines savybes ir yra efektyvesni energijos vartojimo požiūriu. Papildomi izoliacijos sluoksniai gali būti montuojami tarp audinio sluoksnių.

Kupolo tvirtinimo galimybės
Oro kupolo pamatas yra sukurtas tam, kad kompensuotų kilimo ir šlyties jėgas, veikiančias kupolą, ir išlaikytų oro sandarumą. Dirvožemio tyrimai gali nustatyti jūsų dirvožemio laikymo talpą.

Kabelių tvirtinimo sistema

Kabelių tvirtinimo sistema yra kabelių tinklelis, kuris apima visą audinio apvalkalą ir prisitvirtina prie kupolo pamato. Ji dengia visą kupolą, tolygiai paskirstydama jėgas, veikiančias kupolo audinį, per visą struktūrą.
Kabelių tvirtinimo sistema sustiprina audinio apvalkalą, sumažindama audinio apkrovas ir padidindama jo saugos faktorių. Iš tikrųjų audinys, sustiprintas kabelių tvirtinimo sistema, patiria tik 7 % jėgų, kurioms būtų veikiamas audinys be tvirtinimo sistemos. Tai prailgina audinio apvalkalo naudingą tarnavimo laiką.
Pavaros reguliuoja kabelių tvirtinimo sistemą, atsižvelgiant į jėgas, veikiančias kupolą, todėl nuolat palaikoma tolygi jėgų paskirstymo sistema. Kiti kupolai, kuriuose yra tik keli kabeliai audinio sustiprinimui, netolygiai paskirsto jėgas ir nesuteikia jokio sustiprinimo kupolo audinio kampams.

Juostinis betono pamatas (Grade Beam)

Dažniausiai naudojamas nuolatiniams sprendimams, daugelis kupolų turi tvirtinimo sistemas, sudarytas iš juostinio betono pamato su įbetonuotais inkariniais varžtais, prie kurių kupolas tvirtinamas naudojant plienines kampines juostas.

Pamato plotis ir gylis priklauso nuo konkrečiam kupolui reikalingų tvirtinimo apkrovų bei jūsų dirvožemio laikomosios galios. Atsižvelgiant į pastaruoju metu išaugusias statybinių medžiagų, įskaitant betoną, kainas, hibridinis juostinio pamato ir kampinių juostų sprendimas gali būti tinkamesnis pasirinkimas, kaip parodyta kairėje pateiktame projekte.

Sraigtiniai inkarai

Sraigtiniai inkarai gali būti naudojami kai kuriose kupolų sistemose, priklausomai nuo vietos ir dirvožemio sąlygų. Inkarai paprastai tvirtinami prie plokščiosios geležies juostų arba kampinių plieninių profilių.

Žemės inkarai (su apkrovomis kilogramais)

Žemės inkarai būna įvairių konstrukcijų, tačiau oro kupolams dažniausiai naudojamas plieninis strėlės formos antgalis, prijungtas prie sustiprinto kabelio, kuris įkalamas į gruntą iki maždaug 1,5 m gylio. Šis kabelis vėliau tvirtinamas prie mažesnio betono pamato arba prie kampinio plieno profilio. Naudojant šį sprendimą būtina žinoti dirvožemio sudėtį, nes kiekvieno žemės inkaro laikomoji galia priklauso nuo grunto, į kurį jis įrengiamas, tipo. Gali būti reikalinga geotechninė ataskaita, parengta profesionalių dirvožemio tyrimų specialistų. Pavyzdžiui, vienas iš mūsų žemės inkarų gali turėti apie 2 270 kg laikomąją galią, kai įrengiamas kietame grunte ar asfalte, tačiau tas pats inkaras gali atlaikyti tik apie 270 kg apkrovą, jei jis įrengiamas biriame, smulkiame ir nesuslėgtame smėlyje.

Pripūtimas, ŠVOK ir stebėjimas

Pripūtimo įrenginiai

Oro kupolai yra slėginės konstrukcijos, kuriose oro pūtimo įrenginiai nuolat palaiko kupolo pripūtimą. Mūsų kupolai komplektuojami tiek su pagrindiniu pripūtimo įrenginiu, tiek su pagalbiniu pripūtimo įrenginiu, varomu gamtinių dujų arba propano varikliu, kuris automatiškai įsijungia, kai sumažėja vidinis slėgis (pagal Tarptautinio statybos kodekso [IBC 2018] 3102.8.1.1 skyrių).

Pripūtimo įrenginiai automatiškai reguliuoja kupolo slėgį. Mūsų mechanikos inžinieriai nustato, koks oro srautas (CFM) reikalingas pripūtimo įrenginiams, kad būtų palaikomas slėgis, kompensuojami oro nuostoliai ir užtikrinami būtini oro apykaitos kiekiai kupolo viduje. Pripūtimo įrenginiai taip pat gali būti suprojektuoti taip, kad turėtų pakankamą CFM oro srautą oro nuostoliams kompensuoti, kai atidaromos išėjimo durys.

Šildymas ir oro kondicionavimas

Mes galime tiekti gamtinėmis dujomis varomus šildymo ir oro kondicionavimo įrenginius, kurie gali būti integruoti į vieną bendrą sistemą kartu su pripūtimo pūtikliais. Mūsų kupolai yra vieni efektyviausių oro kupolų pasaulyje dėl storesnio ir tvirtesnio audinio bei trigubo suvirinimo gamybos metodo, kuris padidina bendrą kupolo šiluminę varžą (R reikšmę).

ŠVOK ortakiai

Pripūtimo ir ŠVOK įrenginiai yra įrengiami kupolo išorėje, o oras į kupolo vidų tiekiamas ortakiais, kurie jungiasi prie kupolo sienos, arba per požeminius ortakius, išvedamus į kupolo grindis.

Eksploatacinės išlaidos

Nors pripūtimo pūtikliai veikia nuolat, mūsų pripūtimo ir ŠVOK įrenginiai yra labai efektyvūs, todėl oro kupolų eksploatacinės išlaidos sudaro tik dalį tradicinių pastatų išlaidų. Oro kondicionavimo įrenginiai didina elektros sąnaudas, o kaip ir gyvenamuosiuose namuose, bendros išlaidos gali skirtis priklausomai nuo naudojimo intensyvumo.

Norint apskaičiuoti tikslesnes jūsų kupolo eksploatacines išlaidas, vertinami šie veiksniai:

• Vietinės elektros, gamtinių dujų ar kito kuro, naudojamo mechaniniams įrenginiams, kainos.
• Naudojamo apšvietimo tipas ir kiekis.
• Jei kupole palaikoma temperatūra – nustatyta temperatūra naudojimo metu ir ne naudojimo metu, taip pat kiek valandų per dieną kupolas bus palaikomas šiomis temperatūromis.
• Jūsų vietovės pastarųjų 10 metų temperatūrų istorija.

Kuo didesnis skirtumas tarp pageidaujamos vidaus ir lauko temperatūros, tuo daugiau energijos reikia jam pasiekti.

Stebėsena

• Kupolo vidinis slėgis
• Vidaus temperatūra
• Išorinis vėjo greitis
• Sniego kiekis
• Oro kokybė
• Kiti specializuoti jutikliai, skirti dujų kaupimuisi stebėti.

Sportinis apšvietimas | aukštų patalpų apšvietimas

Daugumoje kupolų naudojamas netiesioginis LED sportinis apšvietimas. Taip pat siūlome aukštų patalpų („High Bay“) tipo apšvietimą, tinkamą įvairioms paskirtims, įskaitant sandėlių apšvietimą, komercinį LED apšvietimą ir dirbtuvių apšvietimą.

Netiesioginis („Low Bay“) LED apšvietimas

Siūlome netiesioginį LED apšvietimą su 5 metų garantija nuo smūgių, kuriuos sukelia dauguma sporto kamuolių. Šie šviestuvai yra patikrinti ir užtikrina puikų teniso kortų apšvietimą, baseinų ir krepšinio aikštelių lubinį apšvietimą kupoluose, taip pat tinka „pickleball“ ir padelio aikštelių apšvietimui bei įvairioms dirbtinės dangos sporto šakoms.

Aukštų patalpų („High Bay“) LED šviestuvai

Mūsų 0,61 m, 1,22 m arba 2,44 m ilgio LED šviestuvai yra skirti iki 100 000 valandų nepertraukiamo veikimo ir gali pasiekti iki 57 000 liumenų šviesos srautą. Jie turi reguliuojamą šviesos intensyvumą ir gali būti valdomi belaidžiu būdu kaip komerciniai šviestuvai.

Kupolo netiesioginių pakabinamų šviestuvų konfigūracija

Daugumoje kupolų naudojami pakabinami LED šviestuvai, kurie tvirtinami prie kupolo lubų ant D formos žiedų, suvirintų prie audinio gamykloje. Mūsų LED šviestuvai sveria tik apie 8,2 kg, yra lengvai prižiūrimi ir naudoja plačiai paplitusius „Samsung“ maitinimo šaltinius.

Apšvietimo lygiai ir išdėstymas

Mūsų komanda parengs fotometrinį planą, kuriame bus parodyta kiekvieno šviestuvo padėtis kupole ir apšvietimo lygiai visoje erdvėje. Galime rekomenduoti tinkamus apšvietimo lygius arba sukurti konfigūraciją, atitinkančią konkrečius reikalaujamus apšvietimo rodiklius. Taip pat nustatome optimalią apšvietimo konfigūraciją, reikalingą šiems lygiams pasiekti.

Durys oro kupolams

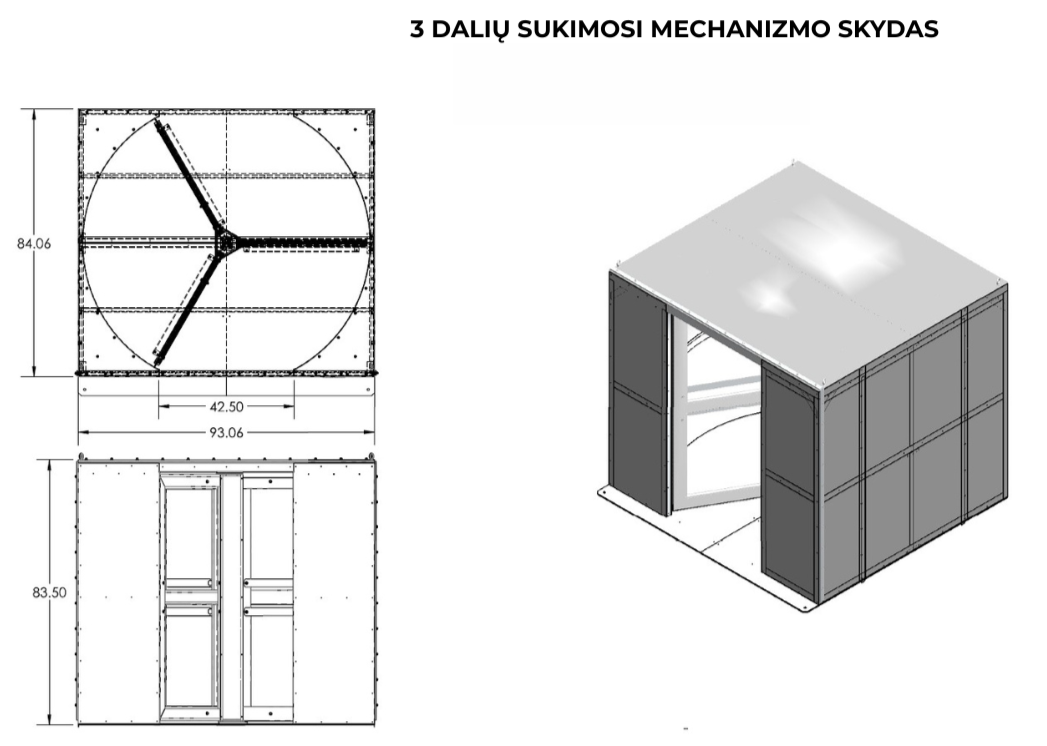

Trijų segmentų besisukančios oro užrakto durys

Besisukančios oro užrakto durys paprastai naudojamos kaip pagrindinis pėsčiųjų įėjimas ir išėjimas iš kupolo. Jos suprojektuotos taip, kad atlaikytų slėgio skirtumą tarp kupolo vidaus ir išorės. Šios durys gaminamos iš aukštos kokybės, korozijai atsparaus aliuminio.

Tipiniai matmenys: 2,44 m (plotis) × 2,13 m (ilgis) × 2,11 m (aukštis).

ADA reikalavimus atitinkančios oro užrakto durys

Personalo oro užrakto (PAL) durys leidžia į kupolą patekti neįgaliųjų vežimėliams ir nedideliam kroviniui, kartu išlaikant oro sandarumą. Dažniausiai šios durys montuojamos kartu su besisukančiomis durimis, sudarant tandeminį sprendimą.

Tipiniai matmenys: 1,78 m (plotis) × 2,13 m (ilgis) × 2,11 m (aukštis).

Avariniai išėjimai kupolams

Vienvienės išėjimo durys
1,36 m × 2,44 m – 1,07 m laisvos angos plotis.
Komplekte – išėjimo ženklas ir apšvietimas.

Dvivienės išėjimo durys
2,64 m × 2,44 m – 2,13 m laisvos angos plotis.
Komplekte – išėjimo ženklas ir apšvietimas.

Į komplektą taip pat įeina panikos atidarymo mechanizmai, išėjimo šviestuvai ir avarinis apšvietimas.

Transporto / krovinių oro užrakto durys

Didelės oro užrakto durys leidžia įvežti ir išvežti krovinius ir (arba) transporto priemones iš kupolo. Jos pritaikytos darbui su krautuvais ar kita technika. Šias oro užrakto duris sudaro dvi ritininės garažo tipo durys, įrengtos abiejuose tunelio galuose.

Durų plotis ir aukštis gali svyruoti nuo 2,44 m × 2,44 m iki 12,19 m × 12,19 m, o pats tunelis gali būti suprojektuotas bet kokio reikiamo ilgio.
